Guía de instalación de la placa base Deako
Cableado de placas base de 1 vía
Requisitos: cable neutro, cable de tierra y cables pelados 3/8" (aprox. 1 cm).
1. Corta la corriente e identifica los cables

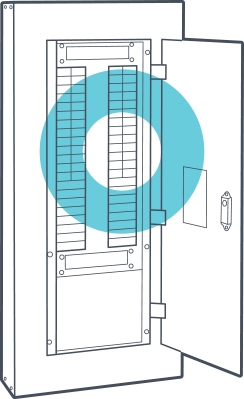

Coloca el interruptor automático (breaker) en APAGADO. Retira tu switch anterior e identifica los cables de tierra (verde o desnudo) y neutro (blanco).
2. Identifica el cable "vivo"

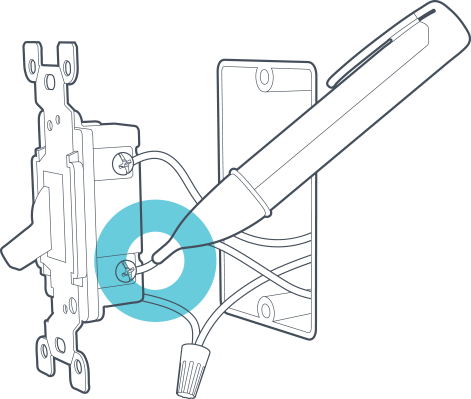

Con la corriente encendida temporalmente, usa un probador para encontrar el cable de línea (hot-in). Márcalo y vuelve a APAGAR la corriente antes de hacer las conexiones.
3. Conecta y fija
Inserta los cables en las terminales correspondientes de la placa base Deako. Acomoda con cuidado los cables dentro de la caja de conexiones y atornilla la placa base hasta que quede al ras de la pared.
Cableado de placas base de 3 vías
Instala placas base Deako en ambas ubicaciones de switch del circuito.
1. Identifica el común

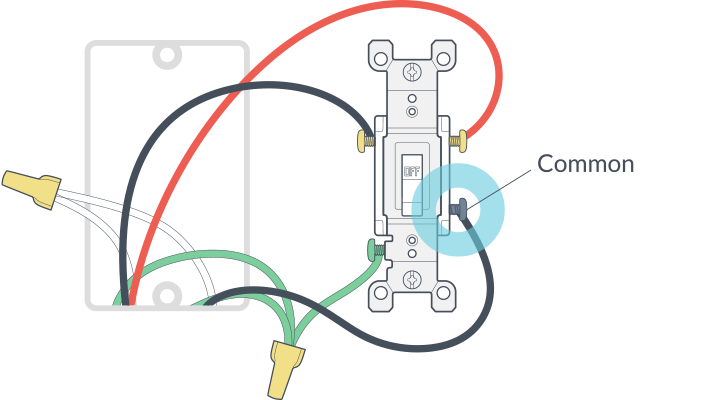

En un switch estándar de 3 vías, el cable común está conectado al tornillo negro. Márcalo de inmediato. Los otros dos cables son los viajeros.
2. Conecta las placas base
Conecta el cable común marcado, ambos viajeros, el neutro y la tierra a las terminales de la placa base. Repite este proceso en la segunda ubicación.
Cableado de placas base de 4 vías
Los circuitos estándar de 4 vías usan dos ubicaciones de 3 vías (en los extremos) y una o más ubicaciones de 4 vías (en medio).
Paso clave: entrada y salida

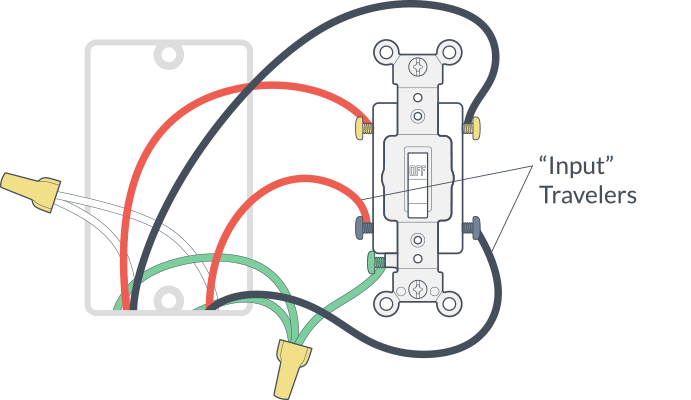

En las ubicaciones de 4 vías (en medio), debes identificar el par de viajeros de entrada (que viene de la fuente de energía) y el par de viajeros de salida (que va hacia la luz). Recomendamos hacer una prueba de continuidad si los cables no están claramente identificados.
